一、IC 托盘是什么？

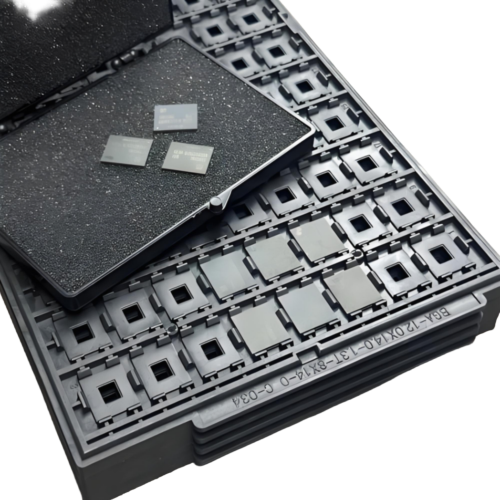

IC 托盘，又称电子芯片托盘，是半导体封测企业专为芯片（IC）定制的塑料包装托盘，贯穿芯片封装、测试、运输、存储全流程，是保障芯片安全与生产效率的核心辅助部件。不同于普通包装，它需精准匹配芯片尺寸与封装形态，是连接芯片制造与下游组装的关键纽带。
二、IC 托盘的核心用途：保护与效率双保障
IC 托盘的价值集中在 “防护” 与 “适配自动化” 两大维度，具体覆盖多场景需求：
- 防静电保护：避免芯片因静电触碰损坏 —— 芯片（尤其是 MOS 管、传感器类）对静电极为敏感，托盘通过材料改性阻断静电传导，降低报废风险。
- 物理防护：防止芯片在运输、存储中磕碰、划伤，同时隔绝灰尘、杂质，保障芯片良率。
- 自动化适配：托盘标准化的凹槽设计，可精准定位芯片，适配封测厂的自动化检测设备（如视觉检测、探针测试）与下游组装线的机械臂抓取，大幅提升生产效率。
?
从封装类型来看，它的适配范围极广，可覆盖BGA（球栅阵列封装，用于高端 CPU/GPU）、QFN（无引脚封装，用于车用芯片）、QFP（Quad Flat Package，用于工业控制芯片）?，以及 PGA、TSOP、TQFP、LQFP、PLCC、SoC（系统级芯片）、SiP（系统级封装）等几乎所有主流芯片封装形式。
三、JEDEC 标准：IC 托盘的 “通用语言”
当前全球半导体行业的 IC 托盘设计，均遵循电子设备工程联合委员会（JEDEC）?制定的工业标准 —— 作为全球半导体领域公认的核心标准组织，JEDEC 的规范确保了不同厂商的托盘、芯片、设备之间的兼容性。
?
该标准的核心是 “凹槽矩阵标准化”：明确规定了芯片尺寸从3×3mm（微型传感器芯片）到 22×22mm（大型功率芯片）?对应的托盘凹槽分布与数量。例如，3×3mm 的小尺寸芯片，托盘凹槽常设计为 20×20 矩阵（共 400 个凹槽）；22×22mm 的大尺寸芯片，凹槽多为 10×10 矩阵（共 100 个凹槽），既保证空间利用率，又避免芯片互相挤压。
四、IC 托盘对材料的 5 大性能要求
托盘材料需兼顾防护性、稳定性与实用性，具体有 5 项核心要求：
- 抗静电性能：通过添加抗静电剂、导电碳黑或导电碳纤维改性，不同场景要求不同 —— 一般工业级芯片需表面电阻 10?-1011Ω，高端敏感芯片（如 AI 芯片）需 10?-10?Ω，杜绝静电击穿风险。
- 耐温性能：芯片在终端组装前需烘烤除水（避免焊接时 “爆米花效应”），烘烤温度常为 125℃-150℃，部分高可靠性芯片需 180℃短时烘烤，托盘材料需在此温度下无变形、无析出、无脆化。
- 尺寸稳定性：托盘上下层间隙需精准卡住芯片引脚，防止引脚弯曲 / 折断，因此材料成型后翘曲度需控制在 0.3mm 以内，长期使用后尺寸变化率≤0.2%。
- 低吸水率：潮湿环境易导致托盘变形、芯片受潮，材料 24 小时吸水率需≤0.2%，尤其在多雨地区或高湿度车间，低吸水率可避免定位精度下降。
- 可回收性：为降低成本与环保压力，材料需支持循环利用 —— 如 PS、PP 可粉碎重塑，PET 可化学解聚再生，符合半导体行业绿色生产趋势。
五、IC 托盘的主流材质分类及应用
IC 托盘生产以导电塑料为核心，通过注塑成型、烘烤、水洗、检验、包装等工艺制成，不同材质适配不同场景：
?
- 聚砜（PSU）：长期耐温 150℃以上，抗冲击性强，用于高端汽车电子、航空航天级芯片托盘（如 SiP 封装芯片）。
- 聚苯醚（PPE）：耐温性与绝缘性兼顾，韧性好，适合易磕碰的 QFP、LQFP 封装芯片托盘。
- 聚醚酰亚胺（PEI）：耐温达 180℃，耐化学腐蚀，用于需要高温烘烤的高可靠性芯片（如工业控制 MCU）。
- 丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）：成本低、加工性好，用于消费电子领域的 TSOP、PLCC 封装芯片托盘。
- 聚芳硫醚（PAS）：耐磨损、耐油污，用于频繁取放的工业级芯片（如功率半导体）托盘。
- 聚丙烯（PP）：韧性优异、重量轻，适合临时存储或短途运输的芯片托盘。
- 聚苯乙烯（PS）：性价比高，用于低要求的消费级芯片（如普通传感器）托盘。
- 聚碳酸酯（PC）：透明性好、抗冲击，便于视觉检测设备识别芯片，常用于 BGA、QFN 封装托盘。
- 聚酰胺（PA）：耐磨且耐老化，用于长期循环使用的 SiP、SoC 封装芯片托盘。
- 聚甲基丙烯酸甲酯（PMMA，有机玻璃）：透明度极高，可直观观察芯片状态，用于需要可视化检查的高端芯片托盘。
- 聚对苯二甲酸乙二醇酯（PET）：轻量化、强度高，适合大批量长途运输的 BGA、TQFP 封装托盘。
?
其中，PMMA、PC、PET 是市场主流材质，合计占比超 70%，兼顾性能与成本，适配多数消费电子、汽车电子芯片需求。
六、IC 托盘的 6 大规范要求（JEDEC 落地细节）
为确保兼容性与安全性，IC 托盘设计需满足严格规范，核心条款如下：
6.1?基础尺寸与公差：抽真空抓取区域面积最小需≥28mm2（确保自动化吸盘稳定吸附，避免搬运脱落）；标准托盘总厚度为 7.62mm（X.XX 型尺寸），公差 ±0.13mm；局部结构尺寸（如凹槽深度、凸起高度）若为 X.X 型（如 2.0mm），公差 ±0.25mm，X.XX 型（如 2.00mm）公差 ±0.13mm。
6.2?设计审定与模拟：托盘设计需参照对应芯片的POD（产品规格书），经供应商工程部（结构验证）与品质部（合规性审核）联合审定；模拟报告需包含芯片跌落、振动、温度循环测试，确保芯片在托盘内无偏移、无损伤，且托盘间隙不得≥2 倍芯片厚度（避免芯片晃动）。
6.3?耐温与力学测试：需通过 150℃连续烘烤（时间参照 JEDEC 对应产品标准，多为 24 小时），测试后托盘无崩缺、裂痕；抗折试验需承受≥10kg 力 30 秒无断裂，打带试验（托盘以 “1+1”“10+1” 方式堆叠）需承受 23±2kg 拉力，打包带无打滑、托盘无破损。
6.4?堆叠间隙控制：同一批次托盘堆叠时，两层间隙不得超过 0.5mm—— 过松易导致运输晃动，过紧则难以分离，影响自动化取放效率。
6.5?电阻一致性：按 JEDEC JESD22-A114 标准测试，托盘表面电阻需均匀分布，无局部超差（如边缘与中心电阻差≤1 个数量级），确保全区域防静电效果一致。
6.6?细节设计要求：
- 需设 3 个打包槽（两侧及中部各 1 个，间距均匀，适配自动化打包机定位）；
- 侧边需标注图纸编号及版本、生产日期（字体高度≥2mm，清晰可辨）；
- 托盘耳需标注适用芯片尺寸（如 “10×10mm BGA”）、类型、托盘阵列数量（如 “16×16=256Pcs”）、材质、耐温标识（如 “Tmax 150℃”）、回收标识、无铅标识；
- 需有反向防呆设计（如托盘耳一侧凸起、一侧凹槽，反向堆叠时凸起碰撞无法贴合，或间隙＞2mm）；
- Pocket（凹槽）围栏需加加强筋（宽度≥1mm，间距≤5mm，防止围栏变形），且有 Interlock（咬合）设计（相邻托盘堆叠时凹凸咬合，提升稳定性）；
- 整体厚度分布统一为 “2.00mm（Pocket 凸起高度）+5.62mm（底座厚度）=7.62mm”，是行业通用尺寸；
- Pocket 侧面设计优先顺序：斜面承载式（40°-50°，便于芯片放入）＞基板承载式（适合无引脚芯片）＞球面承载式（减少芯片划伤）。
